Cómo equipar una oficina técnica en una nave industrial: la guía definitiva contra polvo, ruido y vibraciones

Para un Jefe de Planta, la necesidad de un espacio administrativo en medio de la acción es una realidad cotidiana. Se requiere un puesto de mando para supervisar la producción, analizar datos y tomar decisiones rápidas. La solución habitual pasa por levantar unos tabiques de pladur, instalar un par de mesas y dar por finalizado el proyecto. Sin embargo, esta aproximación es la receta para un desastre operativo a corto plazo. Una oficina convencional no está diseñada para sobrevivir en un entorno industrial hostil, donde el polvo abrasivo, las vibraciones constantes y el ruido ensordecedor son la norma, no la excepción.

El resultado es predecible: equipos informáticos que fallan prematuramente por la acumulación de partículas, personal que sufre estrés y fatiga por el ruido incesante, y una sensación de incomodidad térmica constante que merma la productividad. Las soluciones parche —comprar ordenadores más caros, repartir tapones para los oídos— solo atacan los síntomas, no la causa raíz del problema. La verdadera clave no reside en reforzar los elementos dentro de la oficina, sino en aislar la oficina misma del entorno que la agrede.

Este artículo abandona el enfoque superficial. En lugar de ofrecer soluciones temporales, adoptaremos una perspectiva de ingeniería. Vamos a tratar la oficina técnica no como un simple habitáculo, sino como un « Búnker Operativo »: un sistema de alta resiliencia diseñado para garantizar la continuidad de la misión y el rendimiento del personal. Analizaremos cómo la física de las fallas —resonancia estructural, puentes térmicos, infiltración de partículas— dicta las soluciones que realmente funcionan. A lo largo de estas secciones, desglosaremos los principios de diseño y mantenimiento que transformarán un frágil « acuario » de cristal y pladur en una fortaleza de control y gestión, totalmente integrada y protegida en el corazón de la nave industrial.

Para abordar este desafío de forma estructurada, exploraremos cada aspecto crítico del diseño, desde los cimientos hasta el mantenimiento. Este es el mapa de ruta que seguiremos para construir un espacio de trabajo verdaderamente funcional y duradero en el entorno industrial más exigente.

¿Por qué los tabiques de oficina estándar no sirven si hay maquinaria pesada al lado?

El primer instinto al planificar una oficina en planta es levantar tabiques de yeso laminado (pladur) o mamparas de cristal. Es un error fundamental. Estos sistemas están diseñados para el aislamiento del ruido aéreo conversacional, pero son completamente ineficaces contra el verdadero enemigo en una nave industrial: la vibración de baja frecuencia generada por prensas, compresores o líneas de producción. Esta vibración no viaja por el aire, sino a través de la propia estructura del edificio —el suelo de hormigón, las vigas— y convierte cualquier tabique rígido en un altavoz gigante. El tabique, en lugar de bloquear el ruido, resuena con la vibración y la irradia hacia el interior de la oficina.

La solución de ingeniería no es reforzar el tabique, sino aplicar un principio de desacoplamiento estructural. La oficina debe concebirse como una caja flotante, una entidad independiente de la estructura principal de la nave. Esto se consigue construyendo la oficina sobre su propia solera, aislada del forjado principal mediante amortiguadores y soportes antivibratorios específicos. De hecho, la experiencia en proyectos de insonorización industrial demuestra que las vibraciones estructurales desaparecen casi por completo con silentblocks y sistemas elásticos correctamente dimensionados. Ignorar este principio es como intentar vaciar el océano con un cubo: un esfuerzo inútil contra una fuerza abrumadora.

Para evaluar si un tabique es adecuado, se debe analizar su índice OITC (Outdoor-Indoor Transmission Class), mucho más representativo que el STC para las bajas frecuencias del ruido industrial. Si la frecuencia de operación de la maquinaria coincide con la frecuencia de resonancia del tabique, el problema se amplificará exponencialmente. Por ello, la única estrategia robusta es aislar en la fuente: desacoplar la oficina de la estructura.

¿Cómo proteger los ordenadores de la oficina técnica del polvo en suspensión de la fábrica?

El polvo industrial no es como el polvo doméstico. Es a menudo abrasivo, a veces conductor y siempre persistente. Penetra en los ventiladores de los ordenadores, se acumula en los disipadores de calor y provoca un fallo prematuro de los componentes electrónicos por sobrecalentamiento o cortocircuito. Comprar PCs industriales « fanless » (sin ventilador) es una opción, pero es cara y no protege otros equipos como impresoras o monitores. La solución sistémica, de nuevo, no es reforzar el equipo, sino controlar el ambiente.

La estrategia más eficaz es crear un entorno de presión positiva dentro de la oficina. Esto se logra con un sistema de climatización (HVAC) que introduce aire filtrado al interior a un ritmo ligeramente superior al de las posibles fugas. Esta sobrepresión, aunque mínima, impide que el aire cargado de polvo del exterior entre al abrir una puerta o a través de pequeñas rendijas. Es el mismo principio que se utiliza en salas blancas y quirófanos. La clave es un mantenimiento riguroso de los filtros del sistema HVAC, que son la primera y más importante barrera de defensa.

Además de la presión positiva, el sellado de todas las juntas y pasacables es crucial. La normativa ITC sobre explotaciones de áridos, por ejemplo, es clara al respecto, y sus principios son extrapolables a cualquier industria. Como indica en su guía sobre el control del polvo en explotaciones de áridos, la limpieza es un factor clave:

Los pisos de estos locales deberán limpiarse periódicamente, mediante sistemas de aspiración o por vía húmeda

– Normativa ITC, Control del polvo en explotaciones de áridos

La combinación de presión positiva, sellado perimetral y un protocolo de limpieza húmeda crea una barrera múltiple que protege la inversión en tecnología y garantiza la continuidad operativa. A continuación se presenta una comparativa de las soluciones más comunes:

Suelo elevado o pavimento continuo: ¿cuál resiste mejor el paso de botas de seguridad y suciedad?

La elección del suelo en una oficina técnica industrial se debate entre dos filosofías: la funcionalidad de un suelo técnico elevado y la robustez de un pavimento continuo. Un suelo técnico elevado ofrece una ventaja innegable: oculta el cableado de datos y alimentación, permitiendo una reconfiguración flexible de los puestos de trabajo. Sin embargo, sus juntas son un punto débil crítico. Se convierten en un imán para la suciedad, el polvo y los pequeños residuos arrastrados por las botas de seguridad, dificultando enormemente la limpieza.

Por otro lado, un pavimento continuo de resina epoxi o poliuretano ofrece una superficie monolítica, sin juntas, impermeable y extremadamente resistente a la abrasión y a los agentes químicos. Su limpieza es sencilla y eficaz. Su desventaja es la gestión del cableado, que debe planificarse meticulosamente desde el inicio a través de canaletas perimetrales o empotradas. Para el entorno industrial, la balanza se inclina claramente hacia la robustez y la higiene del pavimento continuo.

No obstante, la elección no termina ahí. Para abordar el problema del ruido de impacto —pasos con botas de seguridad, caída de herramientas—, el pavimento debe incorporar una capa de amortiguación. Tal y como detallan especialistas en aislamiento, las láminas elásticas de polietileno reducen significativamente el ruido de impacto cuando se instalan bajo la solera o el propio pavimento. En zonas de tránsito pesado, como las áreas de paso de carretillas elevadoras cercanas a la oficina, la implementación de pavimentos de goma de alto espesor es una solución probada que amortigua tanto la rodadura como los impactos, como se ha demostrado en proyectos de creación de plataformas flotantes bajo maquinaria pesada.

En definitiva, la solución ideal combina lo mejor de ambos mundos: un pavimento continuo de resina por su durabilidad y facilidad de limpieza, instalado sobre una solera que incorpore láminas anti-impacto para el confort acústico. Esta combinación garantiza una superficie a prueba de botas, suciedad y ruido.

El problema de intentar calentar una oficina « pecera » dentro de una nave helada

Una oficina acristalada dentro de una nave industrial fría en invierno es una trampa energética. El enorme volumen de aire de la nave actúa como un disipador de calor infinito. Cualquier calor generado dentro de la « pecera » se fuga rápidamente hacia el exterior a través de su punto más débil: el vidrio. Un acristalamiento simple o incluso un doble acristalamiento estándar tiene un rendimiento térmico pésimo. Intentar calentar este espacio con un simple radiador o una bomba de calor es como intentar llenar una bañera sin tapón: un gasto continuo e ineficaz.

El problema no es solo el vidrio. Los perfiles de aluminio sin rotura de puente térmico actúan como autopistas para el frío, transmitiéndolo directamente al interior. Del mismo modo, los paneles sándwich de poco espesor ofrecen un aislamiento insuficiente. Para un aislamiento térmico y acústico eficaz, se recomiendan paneles de 80-100mm de espesor. El diseño de la climatización también es crítico. Los sistemas centralizados con largos conductos metálicos pueden ser un problema, ya que no solo pierden calor en el trayecto, sino que, como advierten los expertos, pueden convertirse en fuentes de ruido.

Los conductos rígidos de chapa metálica transmiten el ruido del flujo de aire y actúan como resonadores acústicos si no se instalan silenciadores

– European Acústica, Control de ruido industrial en naves y fábricas

La solución de ingeniería pasa por un enfoque triple. Primero, minimizar las pérdidas: utilizar vidrios de baja emisividad (Low-E) con cámara de argón y perfiles con rotura de puente térmico. Segundo, aislar el continente: emplear paneles sándwich de alto espesor (80mm o más) para paredes y techo. Tercero, generar calor de forma eficiente y localizada: los sistemas desacoplados, como un suelo radiante eléctrico para un confort de base combinado con unidades de aire localizadas para picos de demanda, son mucho más eficientes energéticamente. Este enfoque convierte la oficina en un termo, manteniendo el calor dentro en lugar de intentar calentar toda la nave.

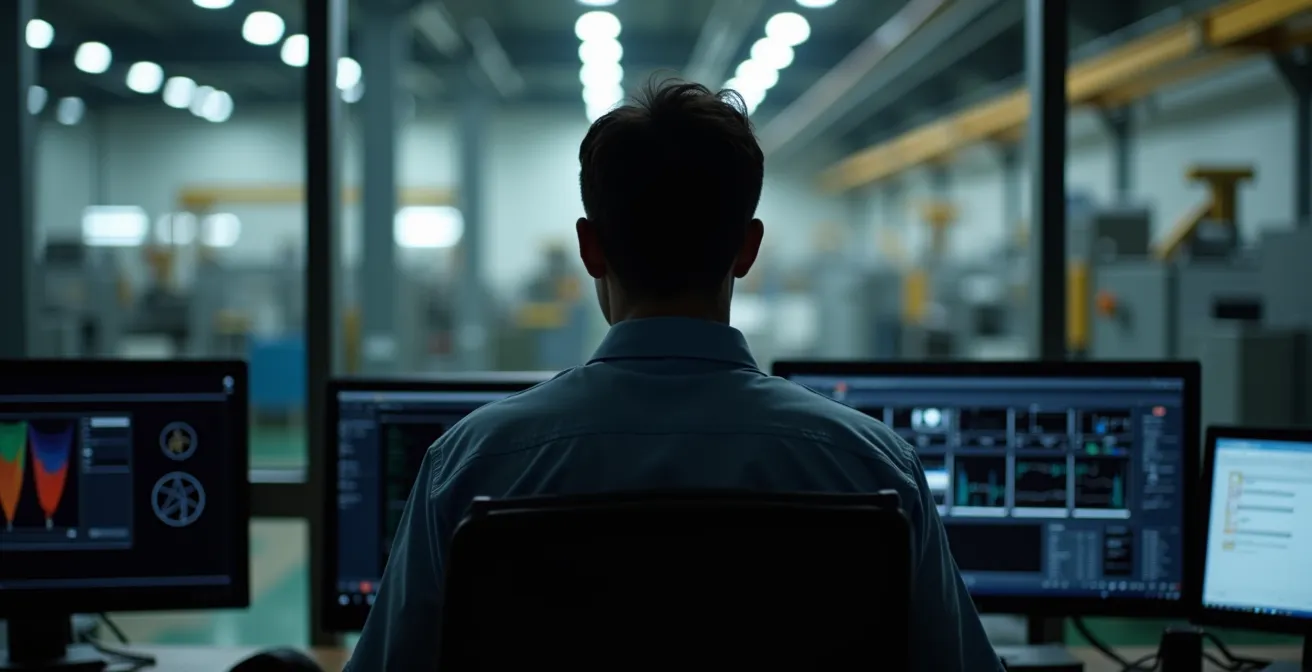

¿Cómo diseñar la oficina para supervisar la línea de producción sin salir de ella?

El propósito de una oficina en planta es, en gran medida, la supervisión. Sin embargo, un diseño deficiente puede convertirla en un puesto de observación ineficaz. El error común es priorizar una gran ventana con vistas a la línea, sin considerar la ergonomía del puesto de trabajo. El Jefe de Planta pasará la mayor parte de su tiempo mirando pantallas de sistemas SCADA o MES, no la línea de producción directamente. Forzarle a girar constantemente la cabeza o el cuerpo entre los monitores y la ventana genera fatiga y reduce la concentración.

El diseño ergonómico debe integrar la visión directa y la digital en un único campo visual. La línea de visión óptima se calcula para que el operario pueda ver los monitores principales y, con un ligero movimiento de ojos, supervisar los puntos críticos de la planta a través de la ventana. Esto implica una cuidadosa planificación de la altura del escritorio, la posición de los monitores y el tamaño y ubicación del acristalamiento. Este último debe ser un vidrio laminado acústico con doble acristalamiento asimétrico (ej. 6+6mm/cámara/4+4mm) para un aislamiento acústico efectivo sin sacrificar la visibilidad.

La supervisión moderna, además, no depende únicamente de la visión directa. La implementación de cámaras PTZ (Pan-Tilt-Zoom) de alta definición en puntos clave de la línea de producción permite una inspección remota de detalles con una precisión imposible para el ojo humano a distancia. Esto libera al diseño de la tiranía de la « ventana perfecta » y permite optimizar el espacio para el trabajo de análisis en pantalla.

Finalmente, para no crear una barrera total, es útil diseñar una zona de interacción semi-abierta o un mostrador de paso. Este elemento rompe el aislamiento físico y psicológico, facilitando la comunicación rápida con el personal de planta sin comprometer la integridad acústica y ambiental del núcleo de la oficina. Se trata de equilibrar la concentración con la accesibilidad.

¿Por qué detectar el fallo incipiente (calor, vibración) ahorra el 90% del coste de reparación?

En el mantenimiento industrial, existen dos filosofías: la reactiva (reparar cuando se rompe) y la predictiva (reparar justo antes de que se rompa). La primera es cara, disruptiva y peligrosa. La segunda es la base de la eficiencia operativa. Un fallo catastrófico de una máquina no solo implica el coste de la pieza rota, sino también el de los daños colaterales a otros componentes, las horas de parada de producción (lucro cesante) y los riesgos para la seguridad del personal. Un fallo incipiente, en cambio, es una pequeña anomalía —un ligero aumento de la temperatura, una vibración fuera de norma— que avisa de que algo va mal.

Actuar en esta fase temprana puede significar la diferencia entre cambiar un rodamiento de 100€ y reemplazar un motor completo de 10.000€. La oficina técnica es el cerebro de esta estrategia predictiva. Equipada con los sensores y el software adecuados, puede monitorizar en tiempo real las constantes vitales de la maquinaria crítica. El análisis de vibraciones es una de las herramientas más potentes para ello. De hecho, el mantenimiento predictivo permite detectar problemas antes de fallos costosos, siguiendo metodologías estandarizadas como la norma ISO 10816 para máquinas rotativas. Esta norma define umbrales de vibración que indican desde un funcionamiento normal hasta una condición que provocará daños inminentes.

La estrategia se basa en la monitorización continua de datos para predecir el comportamiento futuro. Empresas como Acoem, por ejemplo, implementan sistemas de control continuo de ruido, vibraciones y polvo que no solo aseguran el cumplimiento normativo, sino que proporcionan datos predictivos precisos. Esta información permite a la dirección de planta ajustar las prácticas laborales y anticipar el mantenimiento, evitando paradas no planificadas, mejorando la productividad y minimizando el riesgo de litigios. La inversión en sensores y análisis se amortiza rápidamente al evitar un solo fallo catastrófico.

La detección temprana no es un coste, es la mejor inversión para garantizar la rentabilidad y la seguridad de la planta. Trata las vibraciones y el calor anómalos como el síntoma de una enfermedad que, si se detecta a tiempo, tiene una cura sencilla y barata.

¿Por qué un panel con NRC 0.5 no sirve para una sala de videollamadas?

Dentro del « Búnker Operativo », es probable que se necesite una sala de reuniones para videollamadas. Aquí, el enemigo acústico cambia. Ya no es solo el ruido exterior, sino la reverberación interior. La inteligibilidad de la palabra es crucial, y un error común es confundir aislamiento con acondicionamiento acústico. El aislamiento (medido por STC u OITC) impide que el ruido entre o salga. El acondicionamiento (medido por NRC) controla cómo suena el interior de la sala.

El NRC (Noise Reduction Coefficient) mide la capacidad de un material para absorber el sonido. Un NRC de 0 significa que el material refleja todo el sonido (como el cristal), y un NRC de 1 significa que absorbe todo el sonido (como un agujero abierto). Un panel con un NRC de 0.5 solo absorbe el 50% del sonido que incide sobre él. En una sala pequeña y con superficies duras, esto es totalmente insuficiente. El sonido de la voz rebotará en paredes, techo y suelo, creando un eco o reverberación que hará que el audio de la videollamada sea confuso y fatigante para el interlocutor.

Como señalan los expertos de iAcustik en su guía, la exigencia en entornos ruidosos es mucho mayor:

En entornos industriales con ruido de fondo, se necesita absorción NRC superior a 0.85 para que la voz no se pierda en el ruido residual

– iAcustik Valencia, Guía completa de aislamiento acústico en naves industriales

Es fundamental entender los diferentes índices acústicos para tomar decisiones informadas. No se puede usar el mismo material para aislar una pared que para acondicionar una sala de reuniones. La siguiente tabla resume las diferencias clave:

Por lo tanto, para una sala de videollamadas funcional, se deben cubrir al menos dos superficies no paralelas (ej. techo y una pared) con paneles acústicos de alto rendimiento, con un NRC de 0.85 o superior. Esto « secará » la sala, eliminando la reverberación y garantizando una comunicación clara y profesional.

El coste de no mantener: cálculo de pérdidas por paradas no planificadas en planta

El « Búnker Operativo » no es un proyecto de « construir y olvidar ». Es un activo crítico, y como cualquier máquina de la planta, requiere un plan de mantenimiento preventivo. Ignorar su mantenimiento tiene un coste directo y cuantificable que impacta en el OEE (Overall Equipment Effectiveness) de toda la fábrica. Una parada no planificada en el centro de control, por trivial que parezca, puede paralizar la producción.

Pensemos en los costes ocultos. Un fallo en el sistema de climatización que provoca el sobrecalentamiento y la caída de los servidores de control de planta no es solo el coste de reparar el HVAC. Es el coste de horas o días de producción perdidos. Un sello acústico deteriorado que eleva el nivel de ruido interior no solo incumple la normativa, sino que aumenta el estrés y la probabilidad de error humano en la toma de decisiones críticas. El Real Decreto 286/2006 establece límites obligatorios de exposición al ruido para proteger a los trabajadores, y su incumplimiento puede acarrear sanciones significativas, además de un aumento del absentismo.

El cálculo del coste de no mantener es sencillo: (Horas de parada) x (Coste por hora de producción parada) + (Coste de reparación de emergencia) + (Costes de no calidad o errores inducidos). Este número suele ser órdenes de magnitud superior al coste de un programa de mantenimiento preventivo. Este plan debe ser sistemático y documentado, tratando la oficina como un equipo más en el plan maestro de mantenimiento de la planta.

La inversión en la construcción de una oficina técnica robusta solo se rentabiliza si su rendimiento se mantiene a lo largo del tiempo. Un mantenimiento proactivo no es un gasto, es la garantía de que su centro de mando seguirá siendo operativo cuando más lo necesite.

Ahora que conoce los principios de ingeniería para diseñar, construir y mantener un « Búnker Operativo » a prueba de los rigores industriales, el siguiente paso es aplicar este conocimiento a su realidad específica. Cada nave tiene sus propios desafíos de ruido, vibración y partículas. Evalúe ahora la solución más adecuada y robusta para garantizar la continuidad operativa y la productividad de su equipo técnico.
